Por que as bases do molde e as peças padrão determinam a vida útil do molde?

A vida útil de um molde é frequentemente avaliada pelo material da cavidade e pela precisão da usinagem. Mas o que realmente determina se um molde pode atingir sua vida útil de forma confiável e previsível é a parte à qual ninguém presta atenção: obase de molde e peças padrão.

A base do molde é o esqueleto. As peças padrão são as juntas. Se o esqueleto estiver desalinhado e as articulações soltas, mesmo a melhor cavidade não durará.

A base do molde: a base para tudo

A base do molde é o suporte de todo o molde. Ele integra todos os componentes funcionais – cavidade, núcleo, sistema de ejeção, sistema de resfriamento e sistema de comporta – em uma estrutura precisa, garantindo que eles retornem exatamente à mesma posição a cada ciclo de abertura e fechamento.

Componentes principais de uma base de molde padrão

Essas placas são empilhadas, travadas com parafusos e contam com pinos-guia e buchas para garantir a repetibilidade da posição a cada ciclo.

Os dois principais requisitos de desempenho para uma base de molde

A rigidez vem em primeiro lugar. A pressão de injeção pode atingir centenas de quilogramas por centímetro quadrado. Se a base do molde não tiver rigidez, ela se deformará sob alta pressão – a linha de partição se abre, aparece rebarba; o núcleo muda, a espessura da parede torna-se irregular; os pinos ejetores se prendem e todo o molde deve ser desmontado.

A precisão vem em segundo lugar. A folga de ajuste entre os pinos-guia e as buchas, bem como o nivelamento e a quadratura de cada placa determinam diretamente se o molde abre e fecha suavemente e se as dimensões do produto permanecem estáveis.

 Peças padrão: os componentes mais baratos que falham com mais frequência

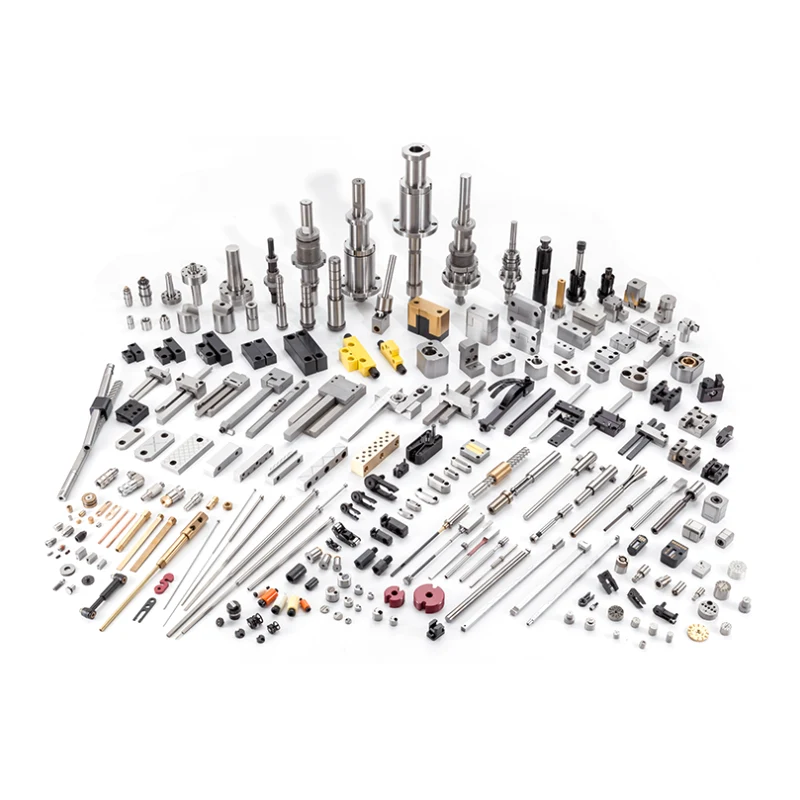

Peças padrão são todos os componentes intercambiáveis ​​sem cavidade e sem núcleo em um molde. Pinos-guia, buchas, pinos ejetores, molas, vedações, anéis de localização, blocos de travamento – todos contam.

Eles parecem comuns, são baratos para comprar, mas mais da metade de todas as falhas de molde têm origem nesses componentes.

1. Pinos-guia e buchas

O sistema de orientação garante o alinhamento preciso das metades móveis e estacionárias a cada fechamento. A maioria das falhas no molde começa com a perda da precisão da orientação.

Material: Aço para rolamento SUJ2 ou aço para ferramentas SKD11, com endurecimento por indução de alta frequência até HRC 58-62, seguido de retificação de precisão até acabamento superficial Ra 0,2-0,4.

Folga de ajuste: Normalmente 0,02-0,05 mm, dependendo do tamanho do molde. Muito grande e o núcleo e a cavidade ficam desalinhados. Muito pequeno e a resistência de abertura e fechamento aumenta, causando escoriações.

Modos de falha:

• Escoriações nos pinos → causadas por lubrificação insuficiente ou carga irregular

• Buchas desgastadas → fim da vida útil; substitua-os

• Pinos tortos → causados ​​por ejeção desequilibrada ou força de fixação desalinhada da máquina injetora

2. Pinos ejetores, mangas e hastes de pressão

O sistema de ejeção apresenta a maior frequência de ciclagem e o carregamento mais complexo de qualquer parte do molde.

Pinos ejetores: Fabricados em aço rápido SKH51 ou aço ferramenta para trabalho a quente SKD61, com pontas endurecidas. A folga de ajuste com o furo guia deve ser de 0,015-0,025 mm. Muito apertado e o pino emperra. Muito solto e o flash aparece no ponto de ejeção.

Duas causas principais de quebra do pino ejetor: a força de ejeção está descentralizada em relação ao centro de resistência à desmoldagem ou o pino sofre impacto durante o retorno.

Molas: Responsável pela devolução da placa ejetora. A questão mais negligenciada é a fadiga da primavera. Após dezenas de milhares de compressões, a altura livre diminui. A placa ejetora não retorna totalmente e os pinos ejetores atingem a metade estacionária durante o próximo fechamento.

Método de verificação: Inspecione a altura livre da mola a cada 100.000 ciclos. Substitua se cair abaixo de 90% da altura original.

3. Selos e defletores

Vazamentos de água no sistema de refrigeração são a falha repentina mais comum no chão de fábrica.

Vedações (O-rings): Fabricadas em borracha de silicone ou borracha fluorada para alta temperatura, com limites superiores de temperatura de 200°C e 260°C respectivamente. A falha é causada por envelhecimento em alta temperatura, endurecimento ou deformação por compressão. Substitua a cada 500.000 ciclos ou anualmente, o que ocorrer primeiro.

Defletores: Redirecionam a direção do fluxo de água para resfriamento localizado. A falha mais comum é o bloqueio de incrustações – especialmente grave em áreas com água dura. Use água descalcificada ou adicione aditivos anticorrosivos e anticalcário.

4. Localização de anéis e blocos de travamento

Anéis de localização: Montados na placa de fixação superior, centralizando com o bico da máquina injetora. Uma seleção incorreta causa excentricidade entre o bico e a bucha de entrada – na melhor das hipóteses, vazamentos de material; na pior das hipóteses, tanto a bucha de entrada quanto o bico serão danificados.

Blocos de travamento: Usados ​​para travamento deslizante (núcleo lateral). Quando desgastado, a força de travamento é insuficiente e a corrediça se desloca para trás sob a pressão de injeção, causando flash na lateral do produto. Inspecione regularmente as superfícies de travamento quanto a entalhes ou desgaste. Não espere que o flash apareça antes de solucionar o problema.

Por que as peças padrão falham com mais frequência

As peças padrão são os componentes mais facilmente padronizados, mais baratos e menos perceptíveis em um molde.

E justamente por serem baratos e imperceptíveis, são os mais frequentemente negligenciados:

• Os pinos-guia secam – ninguém verifica

• As molas são usadas até quebrarem

• Os anéis de vedação vazam e alguém os enrola com fita adesiva e continua funcionando

• Os pinos ejetores estão ligeiramente tortos, mas "ainda funcionam"

O resultado cumulativo de todas essas decisões de que “ainda funciona”: uma mola que vale alguns dólares quebra, a placa ejetora emperra, todo o molde é retirado da máquina para reparo, horas de capacidade de produção são perdidas e milhares de dólares em custos de manutenção se acumulam.

Princípios de Seleção

Seleção da base do molde

Seleção de peças padrão

Manutenção: Sem Complexidade Técnica, Apenas Disciplina de Execução

A manutenção da base do molde e das peças padrão não é complicada. O que requer é frequência e disciplina.

Referência Rápida de Diagnóstico de Falhas

Obase de molde e peças padrãonão determine a beleza do produto - esse é o trabalho da cavidade. Eles determinam apenas uma coisa: se o molde pode produzir peças de forma confiável e consistente durante sua vida útil pretendida.

Um esqueleto desalinhado não consegue transmitir força, por mais fortes que sejam os músculos. Uma articulação rígida não pode se mover, não importa quão capaz seja o membro.

Ao selecionar uma base de molde, priorize a rigidez em vez da leveza e a precisão em vez do preço. Na compra de peças padronizadas, a marca não precisa ser a mais cara, mas as especificações devem estar corretas. Na manutenção diária, substitua as molas dentro do prazo, lubrifique os pinos-guia regularmente e troque as vedações quando elas chegarem ao fim da vida útil. Essas tarefas não exigem nenhuma habilidade técnica – apenas uma lista de verificação e disciplina para segui-la.
